Cellule Festo
Introduction
Ce projet simule une ligne de production industrielle automatisée.L'objectif était de maîtriser l'ensemble de la chaîne d'action : depuis l'énergie pneumatique jusqu'à l'intelligence de commande de l'API.
Conceptions

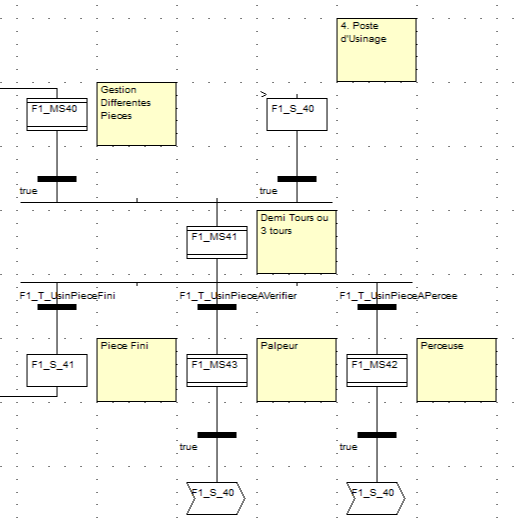

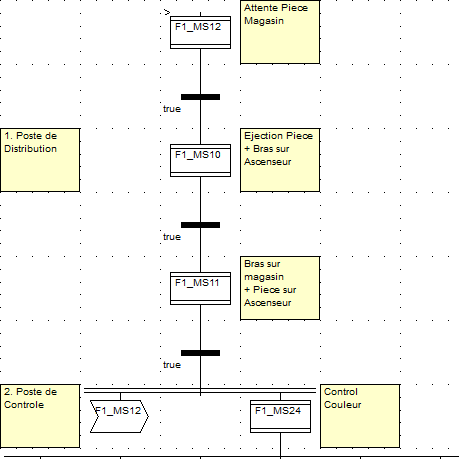

Analyses des différents cahiers des charges et dessin des premiers schémas partie par partie. Réalisation des premiers graphes SFC avec Schneider EcoStruxure en intégrant les entrées/sorties de l'API.
Optimisations et Tests
Élaboration des premiers tests pour la validation des graphes, réalisée module par module. Optimisation du graphe et amélioration du cahier des charges en prenant en compte les couleurs/matériaux des différentes pièces ainsi que les erreurs de production.
Passage en Sémaphore

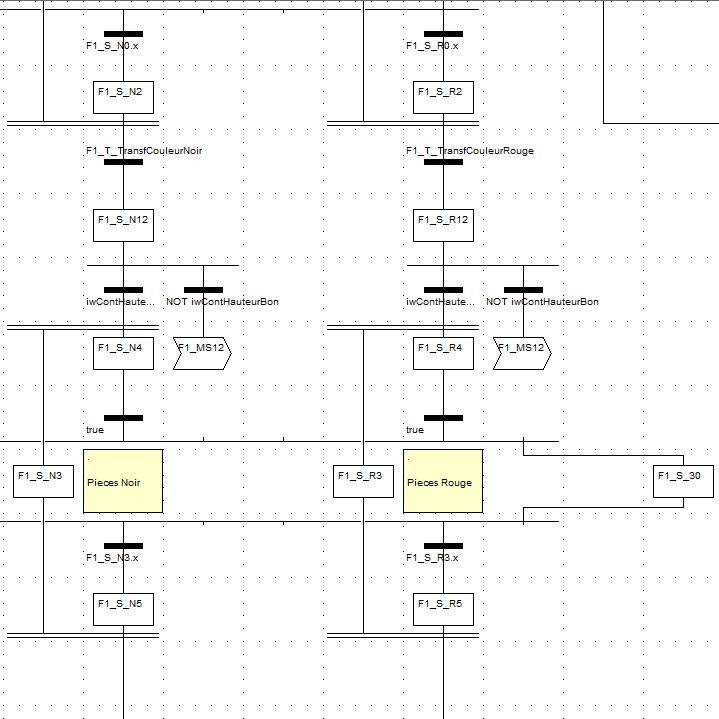

Optimisation finale et passage au dernier cahier des charges. Traduction du graphe classique en graphe à sémaphore. Cette méthode est indispensable lorsque plusieurs pièces de couleurs/matériaux différents sont simultanément sur la machine, offrant une gestion optimale de la file d'attente.
Galerie Détaillée
Cliquez sur un graphe ou une image pour l'agrandir.
